Rögzítő anyagok

Cikkszám:DEHN





Gömbcsapokhoz és földelési pontokhoz


• Hatszögletű csavar a gyűjtősín-csatlakozások rögzítéséhez - DIN 43673-1
• Rugalmas nyomólemez  (M12 vagy M16) csatlakozási pontok telepítéséhez az alumínium sínekre



Általános információk:

Szabvány (csavar) DIN933 és DIN 43673-1
Szabvány (rugós alátét) DIN128
Szabvány (sima alátét) DIN125

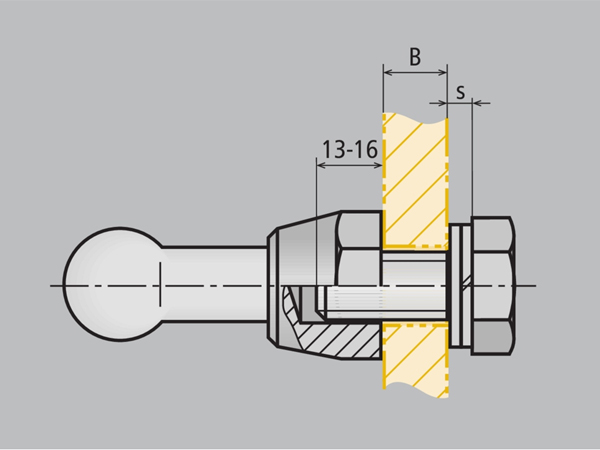

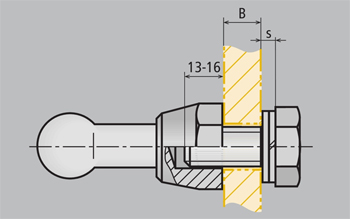

Csavar hosszának meghatározása:

L(mm) = B + s + 13 ... 16



L = csavar hossza
B = sín vastagsága
s = alátétek vastagsága









Kapcsolódó katalógus:

További információk:

Rögzítő anyagok
Rögzítő anyagok
Rögzítő anyagok
Rögzítő anyagok

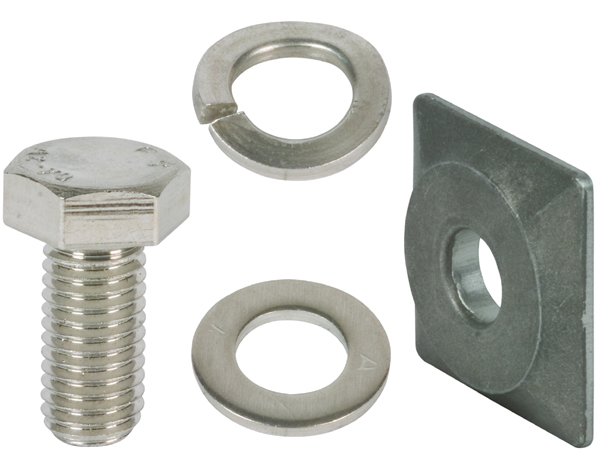

Modell Megnevezés Méret Anyag
24-561924 Csavar M10 x 30mm StSt A2-70
24-561925 Csavar M12 x 25mm StSt A2-70
24-561930 Csavar M12 x 30mm StSt A2-70
24-561935 Csavar M12 x 35mm StSt A2-70
24-561931 Csavar M16 x 30mm StSt A2-70
24-524910 Rugós alátét A10 (s=2,2) mm StSt A2-70
24-524912 Rugós alátét A12 (s=2,4) mm StSt A2-70
24-524913 Rugós alátét A16 (s=2,8) mm StSt A2-70
24-525910 Sima alátét A10.5 (s=2,0) mm StSt A4-70
24-525912 Sima alátét A13 (s=2,4) mm StSt A4-70
24-525916 Sima alátét A17 (s=3,0) mm StSt A2-70
24-525001 Nyomólap M12, 40x40x6mm Ellenálló Al ötvözet
24-525002 Nyomólap M16, 50x50x8mm Ellenálló Al ötvözet
