Csatlakozási pontként való felhasználásra az EN / IEC 61230 (DIN VDE 0683-100) szerint a fázis- és a föld oldali rendszeren.
- M12 és M16 menetes csavar önzáró anyával

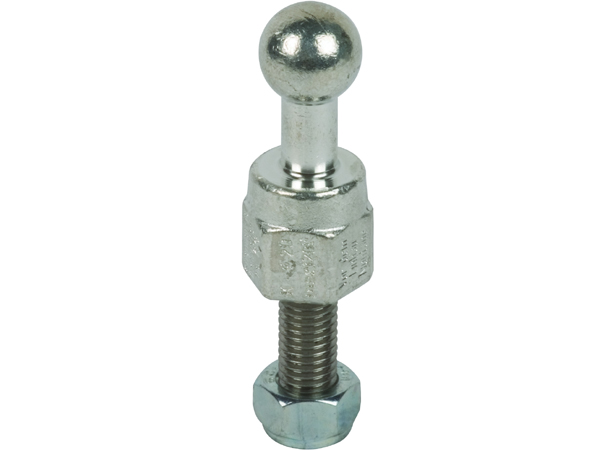

Általános információk a gömbcsapokra:
| Szabvány: |
EN/IEC 61230 (DIN VDE 0683-100, |
| Anyag (gömbcsap) | E-Cu/gal Sn |
| Anyag (menetes csap) | StSt A2-70 |
| Hatszögletű anya |
DIN 985-M12-8 / gal Zn; |
| Nyomatékok | M10: 30-40 Nm M12: 50-65 Nm M16: 100-110 Nm |
Gyártó: DEHN und SÖHNE
| Modell | Megnevezés | Gömb átm. | Méret | Kulcs | Max. sodrony átm. | Rövidzárlati áram | Rövidzárlati áram | |

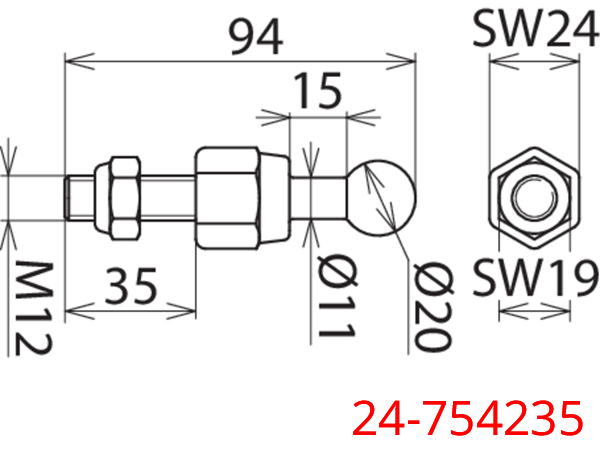

| 24-754235 | Földelő gömbcsap | 20 | M12 x 35mm | 24mm | 120mm2 | 33,5 kA – 0,5s | 23,7 kA – 1s | |

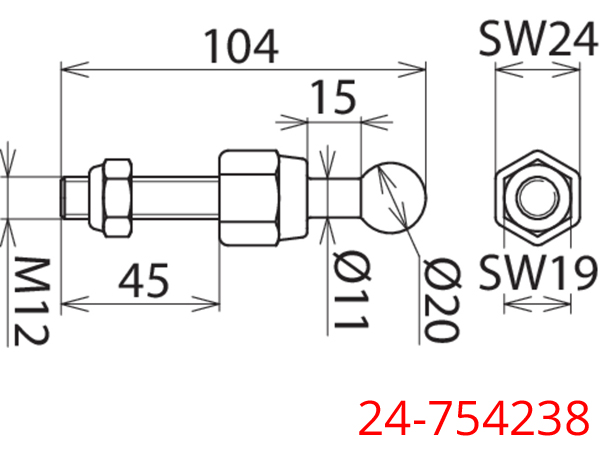

| 24-754238 | Földelő gömbcsap | 20 | M12 x 45mm | 24mm | 120mm2 | 33,5 kA – 0,5s | 23,7 kA – 1s | |

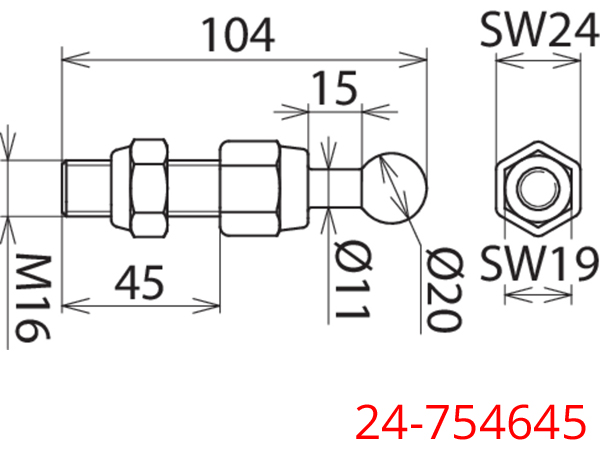

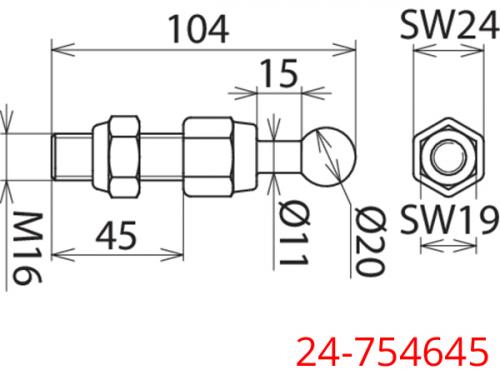

| 24-754645 | Földelő gömbcsap | 20 | M16 x 45mm | 24mm | 120mm2 | 33,5 kA – 0,5s | 23,7 kA – 1s | |

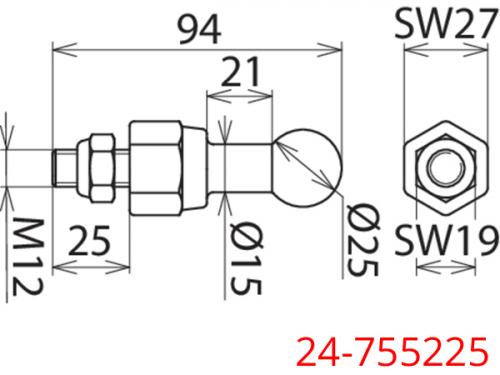

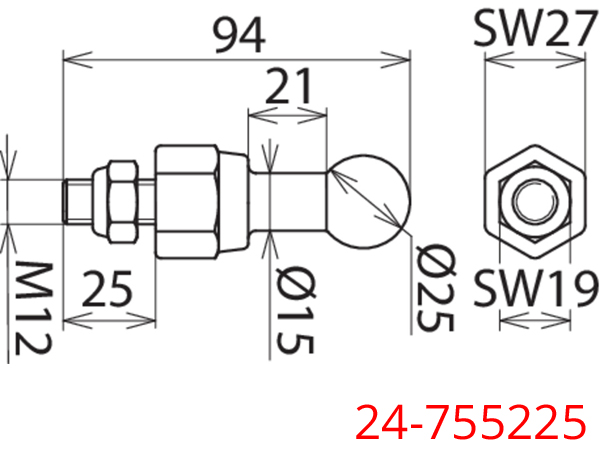

| 24-755225 | Földelő gömbcsap | 25 | M12 x 25mm | 27mm | 150mm2 | 42,0 kA – 0,5s | 29,6 kA – 1s | |

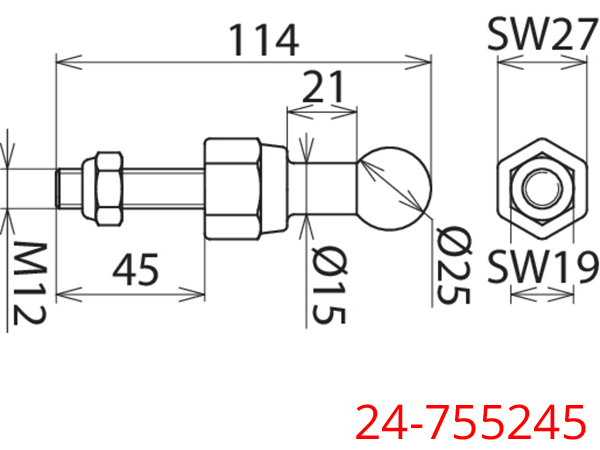

| 24-755245 | Földelő gömbcsap | 25 | M12 x 45mm | 27mm | 150mm2 | 42,0 kA – 0,5s | 29,6 kA – 1s | |

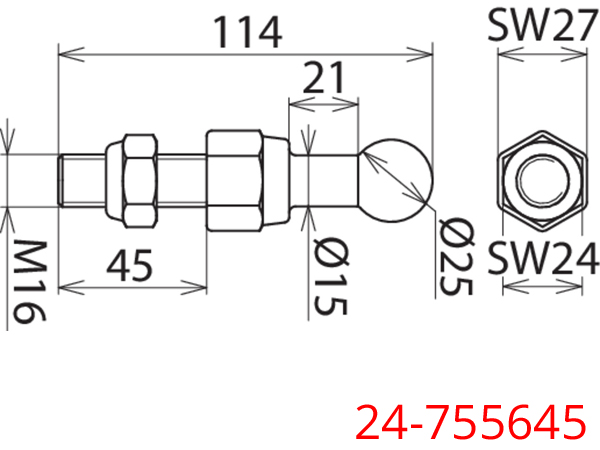

| 24-755645 | Földelő gömbcsap | 25 | M16 x 45mm | 27mm | 150mm2 | 42,0 kA – 0,5s | 29,6 kA – 1s |
