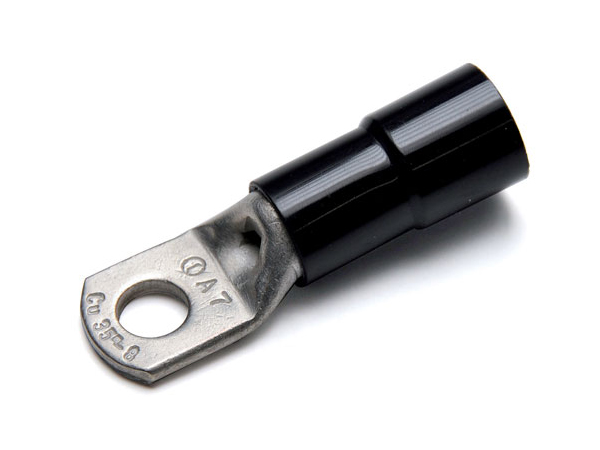

Az ANE-M sorozatú saruk elektrolitikus rézcsövekből készülnek, amelyek tisztasága meghaladja a 99,9% -ot. Az ellenőrző lyuk jelenléte megkönnyíti a vezető könnyű behelyezését, míg a saru hosszát úgy tervezték, hogy lehetővé tegye a szerszámok könnyű és pontos elhelyezését a préselési művelet során. A sarukat elektrolitikusan ónbevonatúvá teszik az oxidáció elkerülése érdekében.
A saruk szigetelése PA6.6, így további szigetlésre nincs szükség. Az üzemi hőmérséklet-tartomány - 20 - + 115 ° C ( Túlfeszültség + 130 ° C). A legjobb elektromos és mechanikai teljesítmény elérése érdekében javasoljuk, hogy ezeket a Cembre által erre a célra kifejlesztett szerszámokkal és a hozzá tartozó présbélyegekkel krimpeljék.
Anyag: Nagytisztaságú réz (99,9% -nál nagyobb tisztaságú)
Kémlelőnyílással
Felület: ónozott
Gyártó: Cembre
 |
 |
| Modell | Megnevezés | Furat (mm) | Ø | B | M | N | L | d | Csomagolási egység | |
| 63-ANE2-M4 | Réz csősarú 10mm2 ANE-M | 4 | 8 | 10 | 5 | 4 | 31,1 | 4,3 | 100 | |
| 63-ANE2-M5 | Réz csősarú 10mm2 ANE-M | 5 | 10 | 6,5 | 6 | 37,6 | 5,3 | 100 | ||
| 63-ANE2-M6 | Réz csősarú 10mm2 ANE-M | 6 | 11 | 7 | 6 | 38,1 | 6,4 | 100 | ||
| 63-ANE2-M8 | Réz csősarú 10mm2 ANE-M | 8 | 15 | 9 | 8 | 42,1 | 8,4 | 100 | ||
| 63-ANE2-M10 | Réz csősarú 10mm2 ANE-M | 10 | 18 | 11 | 10 | 46,1 | 10,5 | 100 | ||
| 63-ANE2-M12 | Réz csősarú 10mm2 ANE-M | 12 | 19 | 14 | 12 | 51,1 | 13,2 | 100 | ||
| 63-ANE3-M4 | Réz csősarú 16mm2 ANE-M | 4 | 9,2 | 11,5 | 5 | 4 | 38,6 | 4,3 | 100 | |
| 63-ANE3-M5 | Réz csősarú 16mm2 ANE-M | 5 | 11,5 | 6,5 | 6 | 42,1 | 5,3 | 100 | ||
| 63-ANE3-M6 | Réz csősarú 16mm2 ANE-M | 6 | 11,5 | 7 | 6 | 42,6 | 6,4 | 100 | ||
| 63-ANE3-M8 | Réz csősarú 16mm2 ANE-M | 8 | 15 | 9 | 8 | 46,6 | 8,4 | 100 | ||
| 63-ANE3-M10 | Réz csősarú 16mm2 ANE-M | 10 | 18 | 11 | 10 | 50,6 | 10,5 | 100 | ||
| 63-ANE3-M12 | Réz csősarú 16mm2 ANE-M | 12 | 20 | 14 | 12 | 55,6 | 13,2 | 100 | ||
| 63-ANE5-M4 | Réz csősarú 25mm2 ANE-M | 4 | 11,1 | 14 | 5 | 4 | 41 | 4,3 | 100 | |
| 63-ANE5-M5 | Réz csősarú 25mm2 ANE-M | 5 | 14 | 6,5 | 6 | 44,5 | 5,3 | 100 | ||
| 63-ANE5-M6 | Réz csősarú 25mm2 ANE-M | 6 | 14 | 7 | 6 | 45 | 6,4 | 100 | ||
| 63-ANE5-M8 | Réz csősarú 25mm2 ANE-M | 8 | 15 | 9 | 8 | 49 | 8,4 | 100 | ||
| 63-ANE5-M10 | Réz csősarú 25mm2 ANE-M | 10 | 18 | 11 | 10 | 53 | 10,5 | 100 | ||
| 63-ANE5-M12 | Réz csősarú 25mm2 ANE-M | 12 | 21 | 14 | 12 | 58 | 13,2 | 50 | ||
| 63-ANE7-M6 | Réz csősarú 35mm2 ANE-M | 6 | 13,6 | 17 | 7 | 6 | 50 | 6,4 | 50 | |
| 63-ANE7-M8 | Réz csősarú 35mm2 ANE-M | 8 | 17 | 9 | 8 | 54 | 8,4 | 50 | ||
| 63-ANE7-M10 | Réz csősarú 35mm2 ANE-M | 10 | 19 | 11 | 10 | 58 | 10,5 | 50 | ||
| 63-ANE7-M12 | Réz csősarú 35mm2 ANE-M | 12 | 21 | 14 | 12 | 63 | 13,2 | 50 | ||
| 63-ANE10-M6 | Réz csősarú 50mm2 ANE-M | 6 | 13,8 | 19 | 8 | 7 | 53 | 6,4 | 50 | |
| 63-ANE10-M8 | Réz csősarú 50mm2 ANE-M | 8 | 19 | 9 | 8 | 55 | 8,4 | 50 | ||
| 63-ANE10-M10 | Réz csősarú 50mm2 ANE-M | 10 | 20 | 11,5 | 9,5 | 59 | 10,5 | 50 | ||
| 63-ANE10-M12 | Réz csősarú 50mm2 ANE-M | 12 | 21 | 12 | 12 | 62 | 13,2 | 50 | ||
| 63-ANE14-M6 | Réz csősarú 70mm2 ANE-M | 6 | 15,8 | 21 | 8 | 7 | 61 | 6,4 | 25 | |
| 63-ANE14-M8 | Réz csősarú 70mm2 ANE-M | 8 | 21 | 9 | 8 | 63 | 8,4 | 25 | ||
| 63-ANE14-M10 | Réz csősarú 70mm2 ANE-M | 10 | 21 | 11 | 10 | 67 | 10,5 | 25 | ||
| 63-ANE14-M12 | Réz csősarú 70mm2 ANE-M | 12 | 22 | 14 | 12 | 72 | 13,2 | 25 | ||
| 63-ANE14-M14 | Réz csősarú 70mm2 ANE-M | 14 | 25 | 16 | 14 | 76 | 15 | 25 | ||
| 63-ANE19-M8 | Réz csősarú 95mm2 ANE-M | 8 | 15,8 | 25 | 9 | 8 | 73 | 8,4 | 25 | |
| 63-ANE19-M10 | Réz csősarú 95mm2 ANE-M | 10 | 25 | 11 | 10 | 77 | 10,5 | 25 | ||
| 63-ANE19-M12 | Réz csősarú 95mm2 ANE-M | 12 | 25 | 14 | 12 | 82 | 13,2 | 25 | ||
| 63-ANE19-M14 | Réz csősarú 95mm2 ANE-M | 14 | 25 | 16 | 14 | 86 | 15 | 25 | ||
| 63-ANE19-M16 | Réz csősarú 95mm2 ANE-M | 16 | 27 | 18 | 16 | 80 | 17 | 25 | ||
| 63-ANE24-M10 | Réz csősarú 120mm2 ANE-M | 10 | 20 | 28,5 | 11 | 10 | 77,7 | 10,5 | 25 | |
| 63-ANE24-M12 | Réz csősarú 120mm2 ANE-M | 12 | 28,5 | 14 | 12 | 86,5 | 13,2 | 25 | ||
| 63-ANE24-M14 | Réz csősarú 120mm2 ANE-M | 14 | 28,5 | 16 | 14 | 88,5 | 15 | 25 | ||
| 63-ANE24-M16 | Réz csősarú 120mm2 ANE-M | 16 | 28,5 | 18 | 16 | 90,5 | 17 | 25 | ||
| 63-ANE30-M12 | Réz csősarú 150mm2 ANE-M | 12 | 23 | 31,5 | 16 | 14 | 101 | 13,2 | 15 | |
| 63-ANE30-M14 | Réz csősarú 150mm2 ANE-M | 14 | 31,5 | 18 | 16 | 105 | 15 | 15 | ||
| 63-ANE30-M16 | Réz csősarú 150mm2 ANE-M | 16 | 31,5 | 19 | 17 | 107 | 17 | 15 | ||
| 63-ANE30-M20 | Réz csősarú 150mm2 ANE-M | 20 | 31,5 | 22 | 20 | 113 | 21 | 15 |
