Szigetelt, flexibilis rézsín





SFI - CEMBRE


Kialakítás:

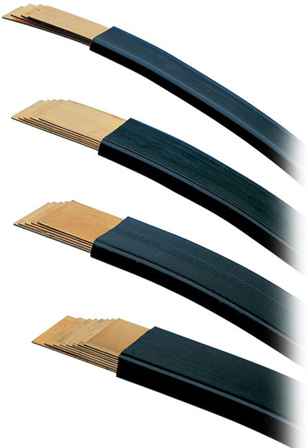

A Cembre SFI sorozatú, szigetelt, flexibilis gyűjtősín réz lamellákat tartalmaz egy szigetelt hüvelyben - 9-50 mm szélességben extrudált PVC, 63-100 mm szélesség esetén hőre zsugorodó szigetelőanyag. A szigetelés dielektrikus szilárdság garantálva, függetlenül a gyűjtősín esetleges deformáltságától és működési körülményeitől (páratartalom, hőmérséklet és környezeti agresszorok).



Méretek:

Normál hossz:
2000 mm (keressen minket más hossz igény esetén)
Szalag/lamella vastagsága:
0,5 - 1 mm
Szalag/lamella száma:
2–12

Alkalmazások:

• Energiaelosztás
• Elektromos berendezések
• Transzformátorok

Előnyök:

- kényelmes elrendezés és kapcsolat
- csökkenti a költségeket
- egyszerű használat

A sima sínhez képest:


• Nagyobb áramkapacitás
• Helymegtakarítás, mivel az egyes szigetelt sínek közelebb helyezhetők el
• A rugalmasság miatt az elrendezés könnyebb és gyorsabb
• Szigetelt tartó nem szükséges


Kábelekkel összehasonlítva:


• Egyszerű és gyors telepítés
• Helymegtakarítás a szűkebb hajlítási sugár miatt
• Szigetelt tartó nem szükséges

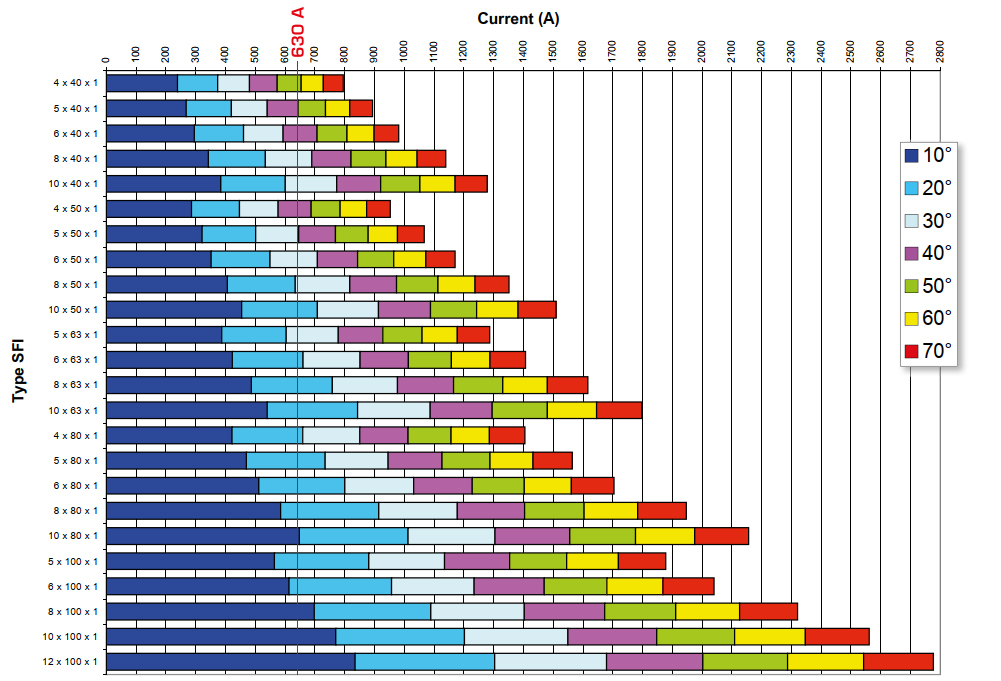

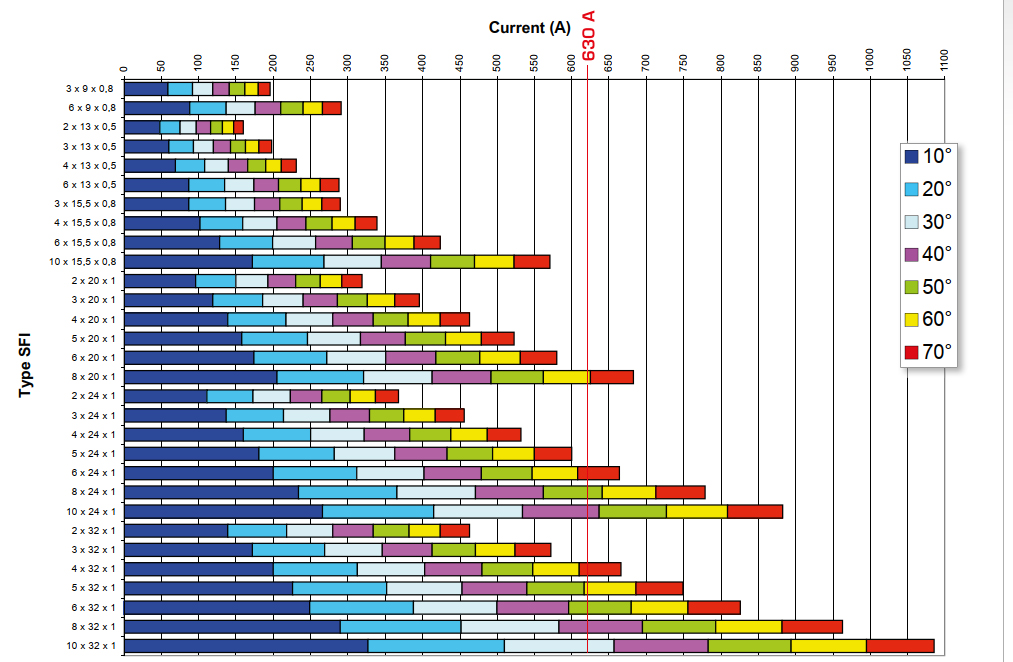

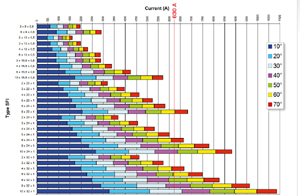

A kiválasztás elve:


A következő táblázatok lehetővé teszik a megfelelő konfiguráció kiválasztását a következők alapján:
• 35 ° C környezeti hőmérséklet
• szükséges áramhordozó kapacitás amperben
• megengedett hőmérséklet-emelkedés

Példa a kiválasztásra:

A fázisonkénti áramszükséglet 630A.
A berendezés megengedett maximális hőmérséklet 85°C:
• környezeti hőmérséklet 35°C
• megengedett hőmérséklet-emelkedés 85°C - 35°C = 50°C
A lehetséges változatok ott vannak, ahol a piros függőleges vonal (630A) keresztezi a zöld hőmérsékleti sávot (50 ° C):
SFI8X24X1
SFI6X32X1
SFI4X40X1
A végső kiválasztás a csatlakozási szélesség korlátozásaitól függ.




Műszaki jellemzők:



PVC szigetelés (9-50 mm szélességben):

• Sűrűség: 1,31 g / cm3
• Törésállóság: 19,6 MPa
• Szakító nyúlás: 365%
• Hővezetőképesség: 3–4 10–4 cal / s / cm / ° C
• Dielektromos szilárdság: 20 kV / mm
• Önkioltó osztály: Vo (UL 94)

Lamella:

• Rézjelölés: Cu-ETP
• Réz tisztaság min: 99,9%
• Maximális elektromos ellenállás 20 ° C-on: 1,7241μΩ / cm (100% IACS)
• Törésállóság min: 200MPa
• Szakító nyúlás min: 30%
• Keménység: <55 HV

Szigetelt, flexibilis rézsín:

• Maximális üzemi feszültség: 1000 V
• Üzemi hőmérséklet: –40 ° C– + 105 ° C
• Az extrudált PVC átlagos vastagsága: 2 mm
• Átlagos dielektromos szilárdság: 20kV / mm

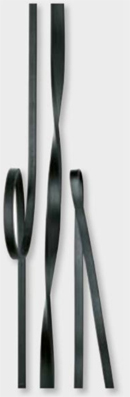

SFI sínek szerelése – hajlítása:


A kis keresztmetszetű síneket kézzel is meg lehet hajlítani. A szerszámok használatakor védje a gyűjtősín szigetelt hüvelyét a sérülésektől. Mivel a réz lamellák hajlítás közben egymáshoz képest mozognak, ezt a műveletet a fúrás előtt kell elvégezni
MFB 13-40 és MFB 50-63 típusú fúrósablonok (opcionálisan rendelhető) célja, hogy megkönnyítsék a rögzítő lyukak pontos elhelyezkedését a gyűjtősínen - Ø 8, 10, 12 mm. Javasoljuk, hogy a fúrás előtt ne távolítsák el a gyűjtősín szigetelését, mivel ez elősegíti a műveletet.



Mechanikus hajlítás és torziós teszt:


Teszt hőmérséklet: -10°C és 80°C.

Hajlító teszt – 180° Torziós teszt – 90°

S = sín vastagság (vezető + szigetelés)
A = 2 x S
B = sín szélesség (vezető + szigetelés)
C = 1,5 x B



Mindkét esetben a tesztek nem mutatnak szigetelés sérülést.



Árajánlatkérés...
